시설물에 정전이 되면 빠르게 비상발전기를 가동해야 합니다. 엘레베이터 내에 사람이 있을 수도 있고 , 한 밤중 가로등이 소등되어 사고가 발생할 수도 있기 때문입니다. 하지만 사람이 직접 정전을 확인하고 비상발전기를 가동하는 데까지 10분 이상의 시간이 걸리므로 정전이 되는 즉시 비상발전기가 가동되어야 합니다.
자동절체스위치는 정전을 빠르게 감지하여 비상발전전원을 공급하게 해주는 중요하는 역할을 하므로 작동원리는 간단하지만 반드시 알고가야할 설비가 되겠습니다.
목차
- 자동절체스위치(ATS) 란
- 자동절체스위치(ATS) 의 이해 및 도면분석
자동절체스위치(ATS) 란

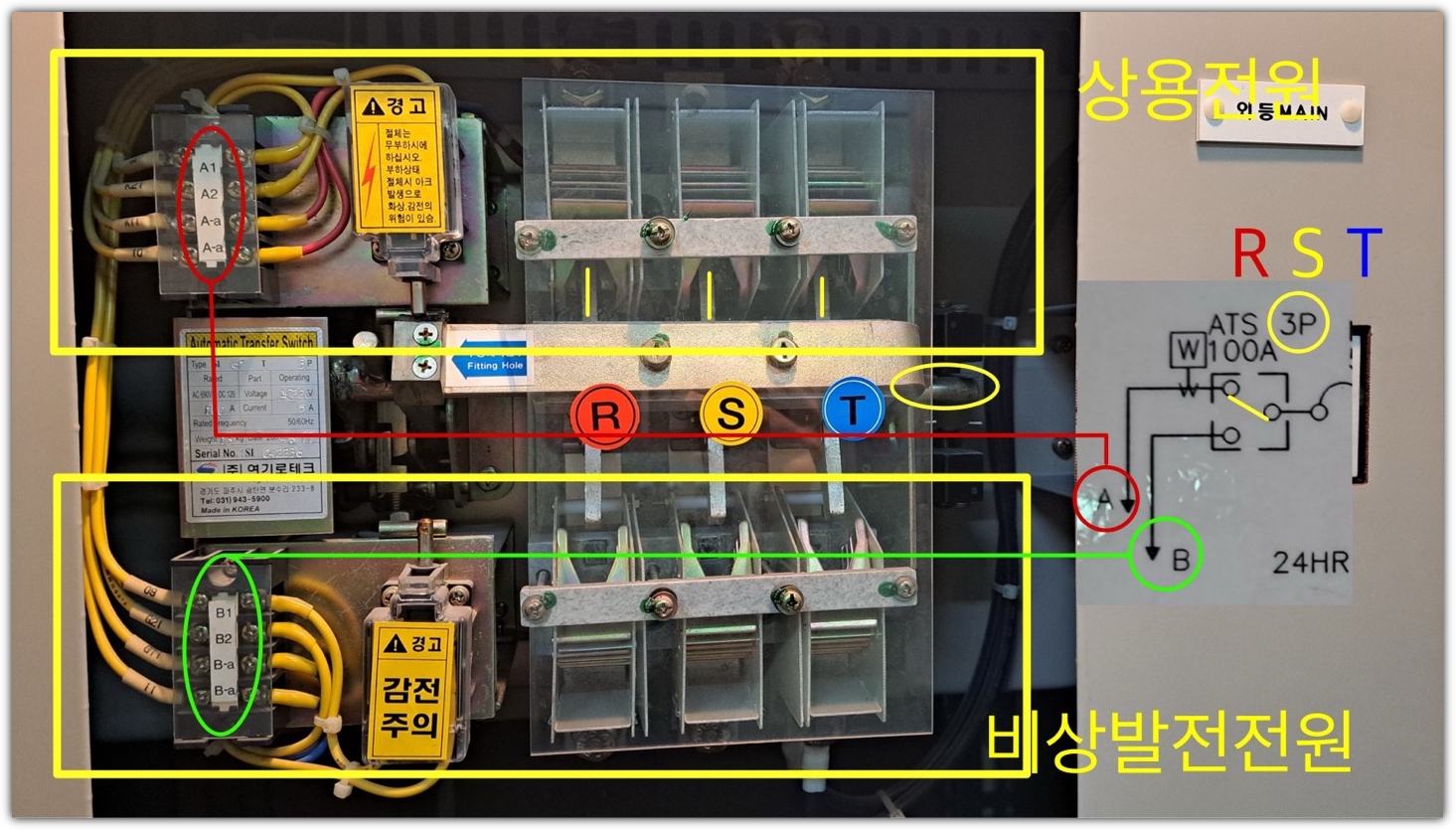

자동절체 스위치는 Automatic Transfer Switch의 약자이며 자동으로 변환하는 스위치라 해석됩니다. 아래사진 ATS의 현장 사진입니다. 전기기사 공부를 할 때의 도면기호와는 완전히 다르게 생겼습니다. 현재상태는 위로 붙어 있어 상용전원을 받고 정전 시 아래로 붙어 비상전원을 공급받습니다..
도면을 분석하기 전에 ATS 를 찾아보세요 극수와 ATS에 무엇이 연결되어 있는지 대충 훑어보는 시간을 가져보시기 바랍니다. 수전용량이 1500kw 밖에 안되므로 도면이 그렇게 복잡하지 않습니다.
자동절체스위치(ATS)의 이해 및 도면분석

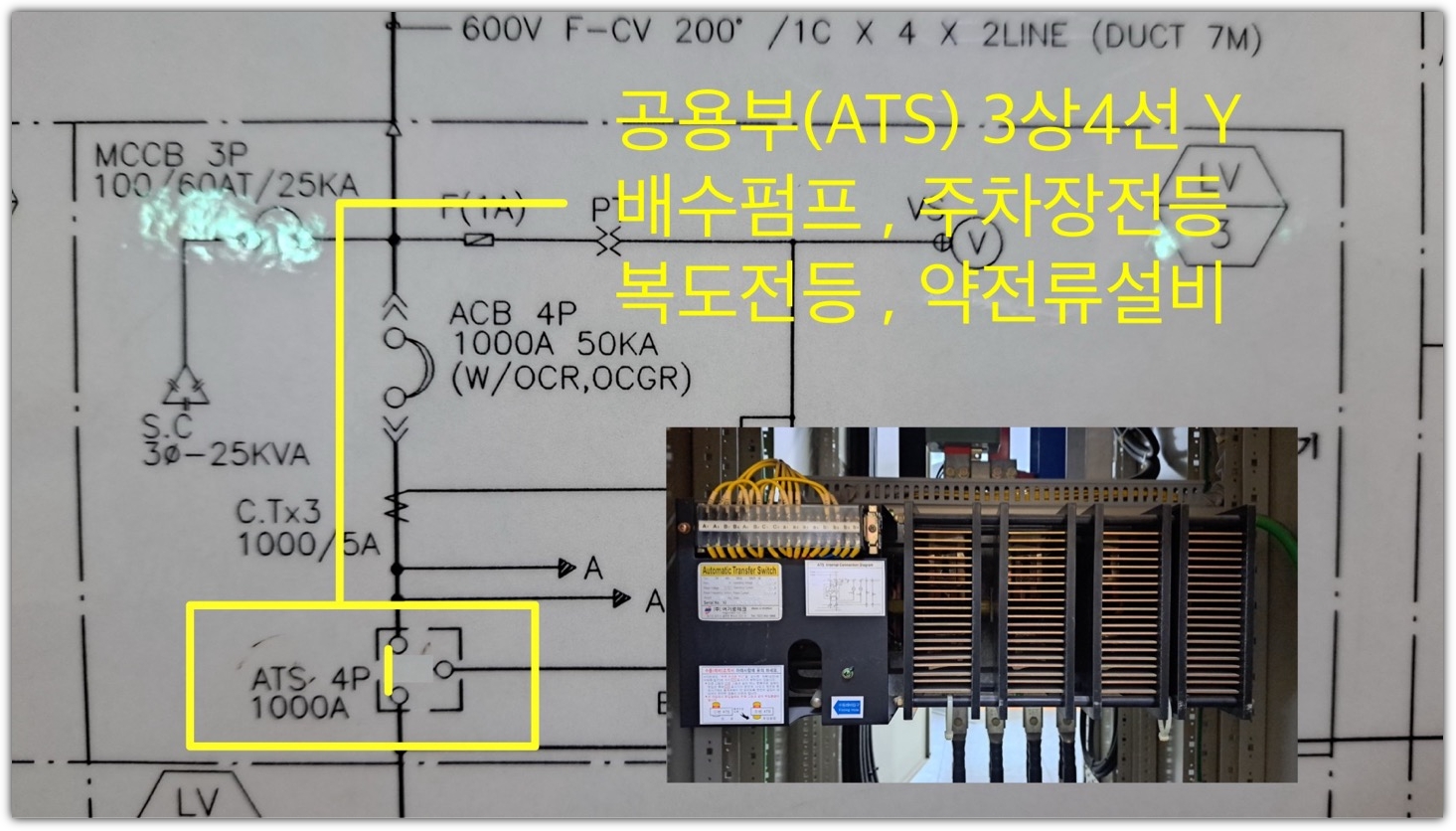

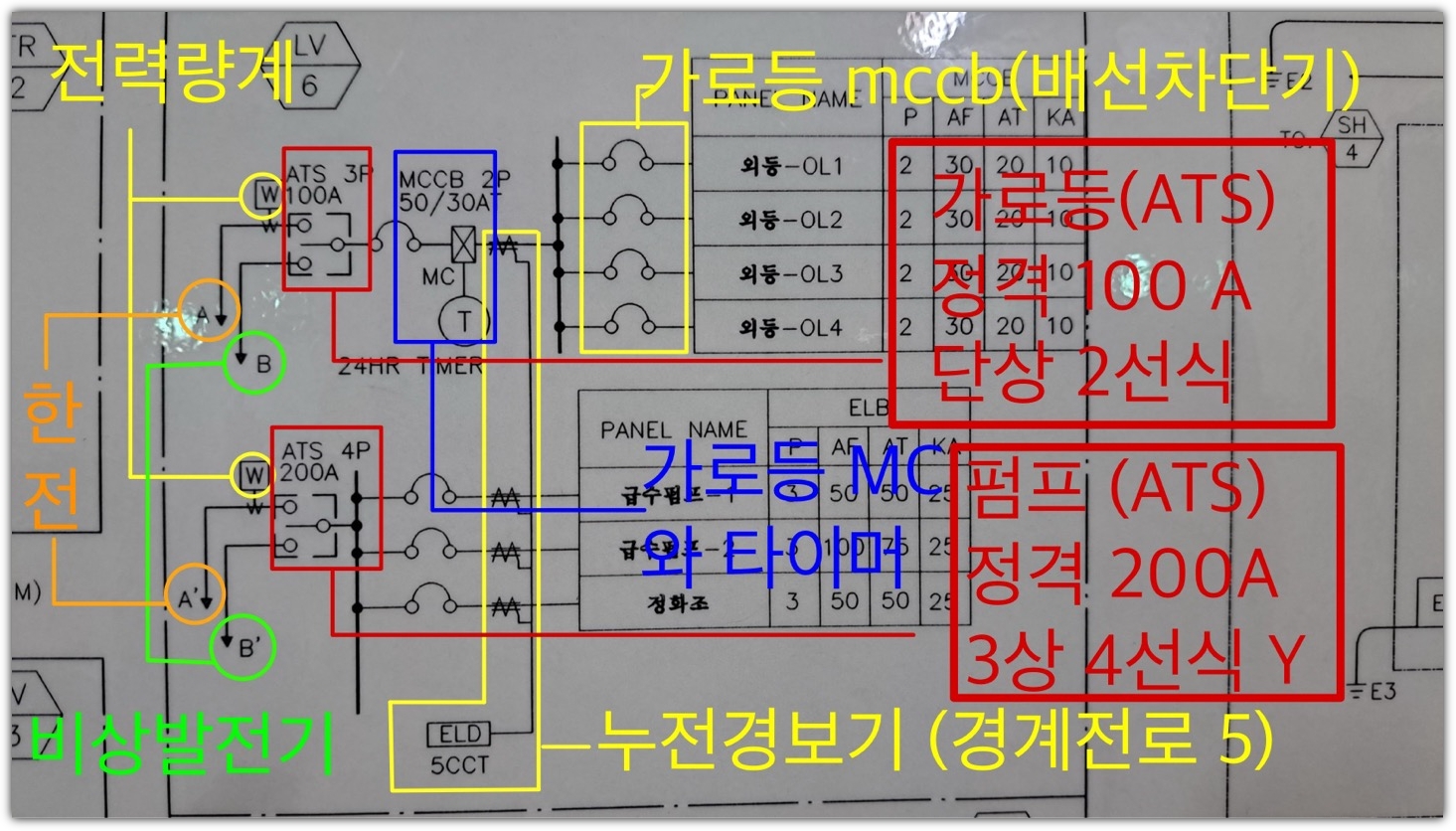

아래 도면에서 빨간색으로 표시된 부분이 자동절체스위치의 기호입니다. 두 개의 방향으로 회로가 연결될 수 있게끔 되어 있으며, A는 한전전원을 받는 상용전원이며 , B는 수변전실 내에 있는 비상발전기의 전원입니다.
자동절체스위치(ATS)는 현재 근무 중인 곳을 기준으로 하면 가로등 전용, 급수펌프 ,정화조 펌프 전용 , 지하주차장, 복도, E/V 와 같이 반드시 사용해야 하는 설비로 구성되어 있습니다.
세대 내까지 공급을 하면 좋겠지만 , 그렇게 되면 비상발전기의 용량이 굉장히 커야 하며 이것은 천문학적인 비용이 발생합니다. 따라서 정전으로 인해 발생하는 비상전원은 반드시 필요한 만큼만 공급되도록 설계되어 있습니다.
- 한전 전원과 비상발전 전원

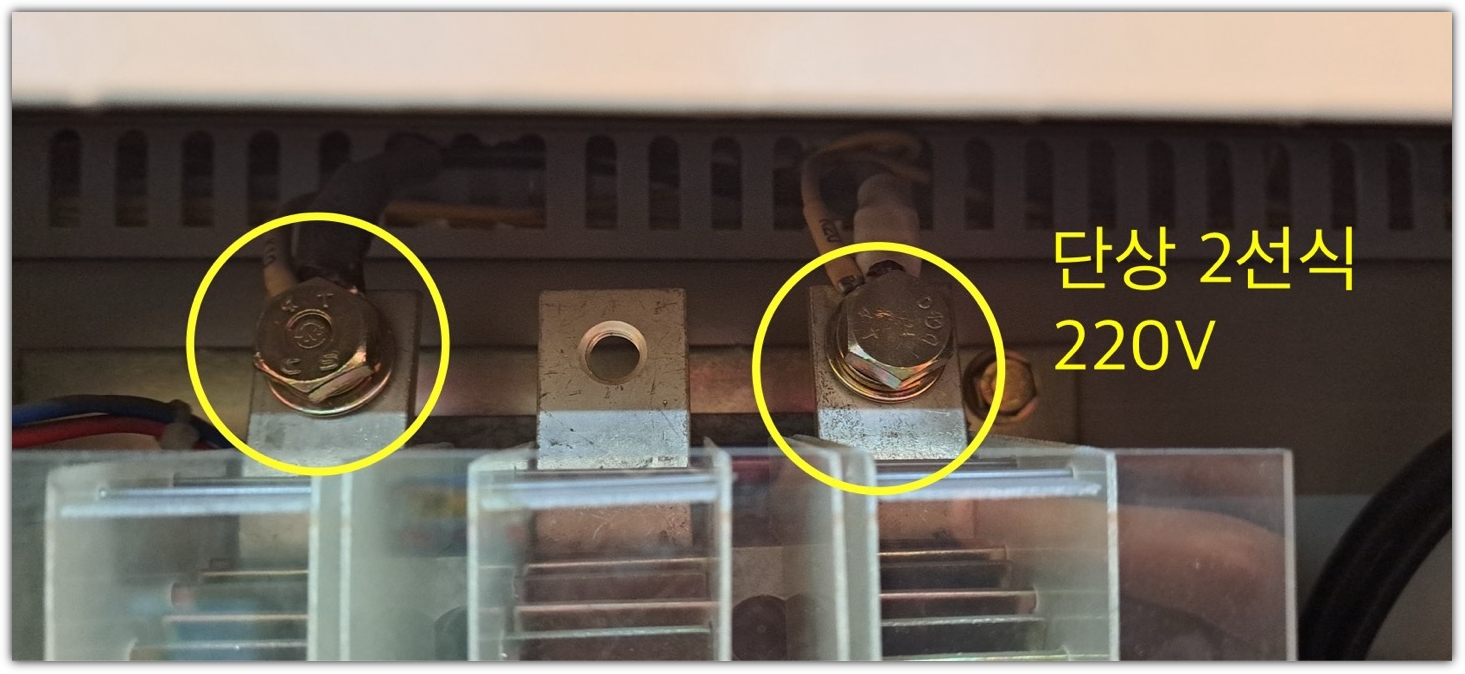

위사진은 가로등 ATS이다. 도면과 기기의 극 수는 3극을 나타내지만 실사용되는 방식은 220V 단상 2 선식이다. R상을 하트선으로 사용하고 T상을 N극을 연결하여 220V를 사용하고 있는 것이다. 정전 시 자동절체스위치는 아래로 붙게 되며, 비상발전기의 전원을 받아 가로등에 220V의 전원을 공급한다.

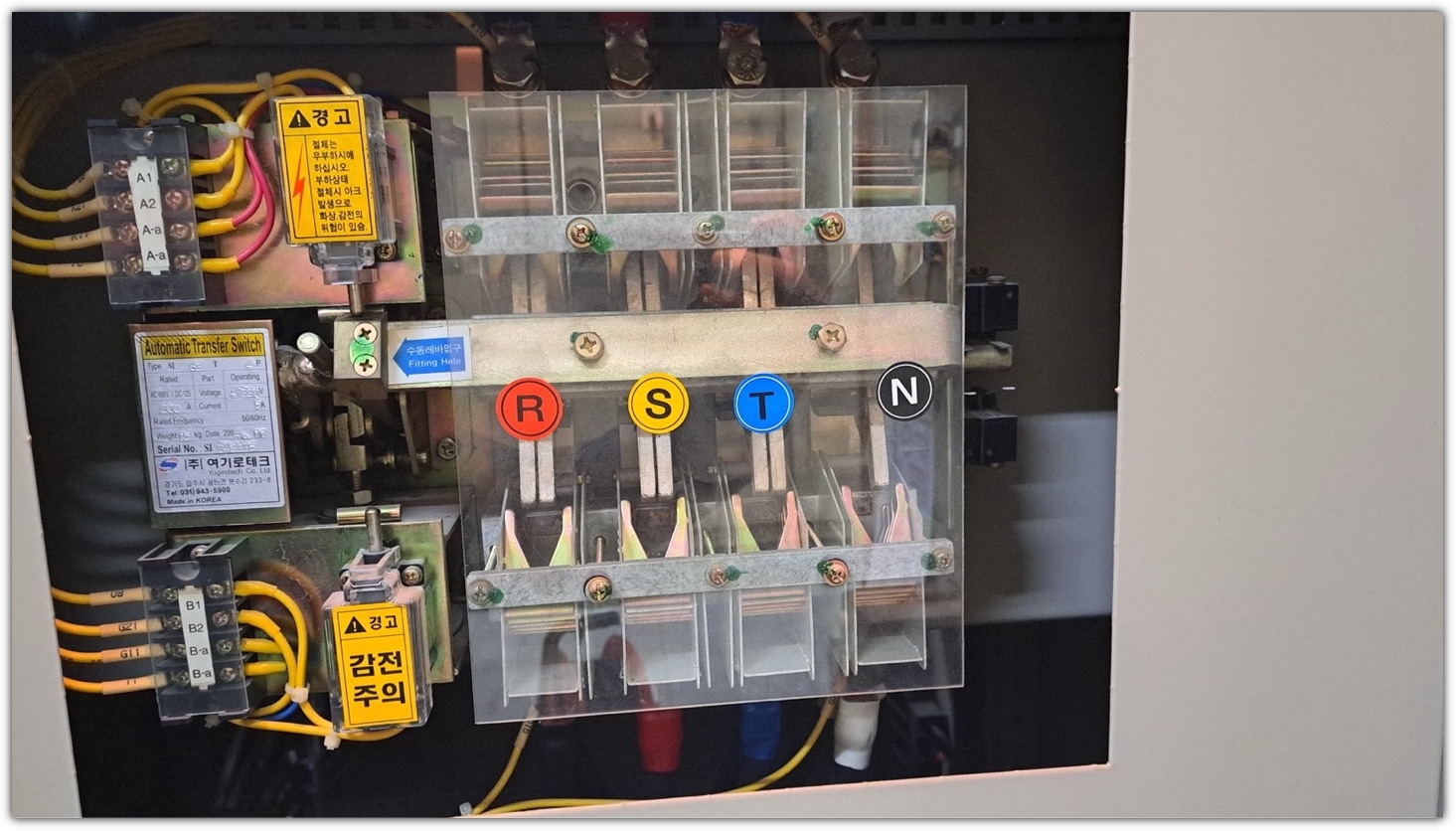

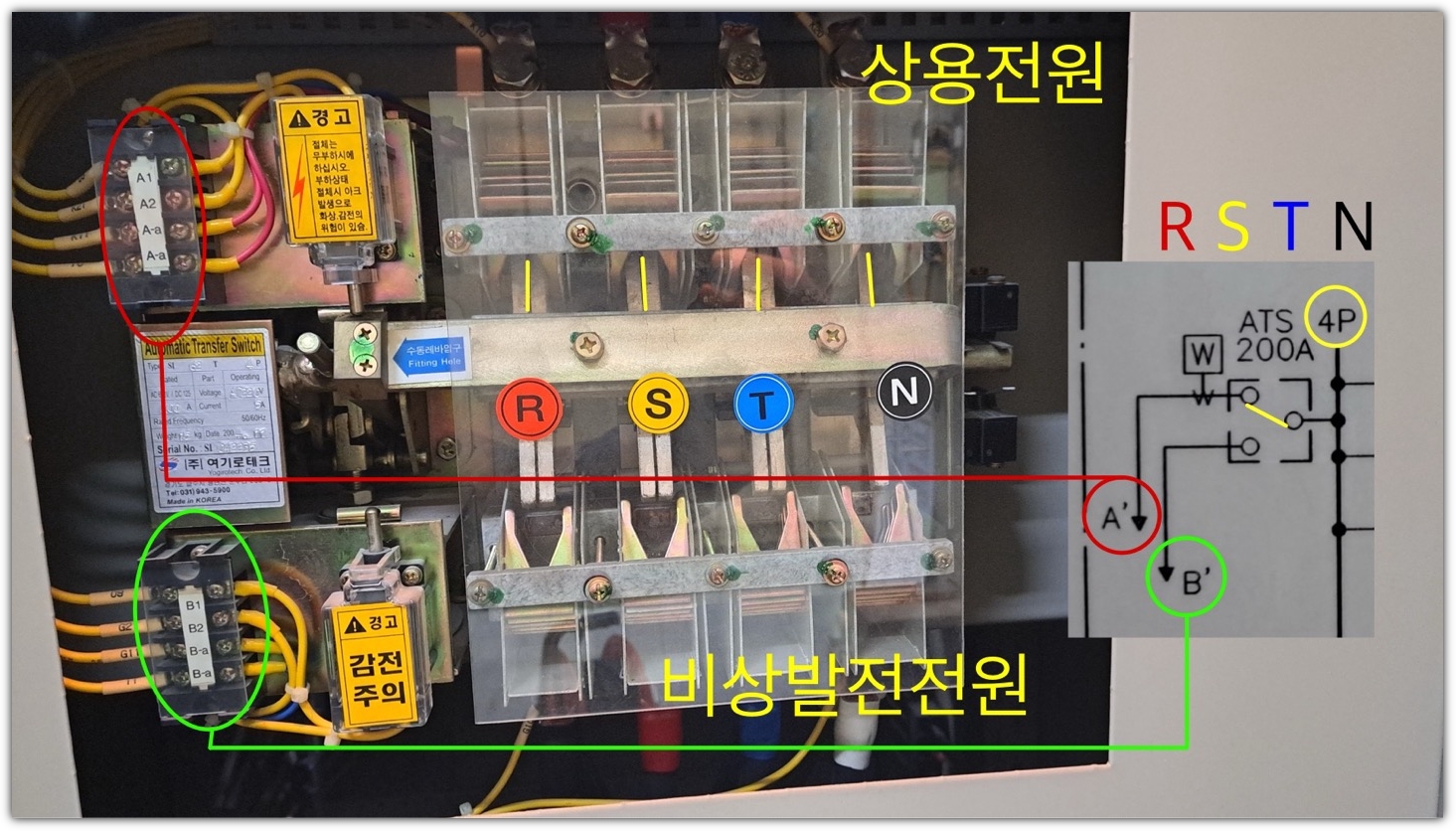

3상 4 선식으로 이루어진 ATS이다. 급수펌프와 정화조 펌프 작동을 위해 3상 전력을 공급하고 릴레이와 같은 부속기기들을 작동시키기 위해 R상과 N상을 분기시켜 220V의 전원을 받고 있다.
- 연결상태 및 투입레버

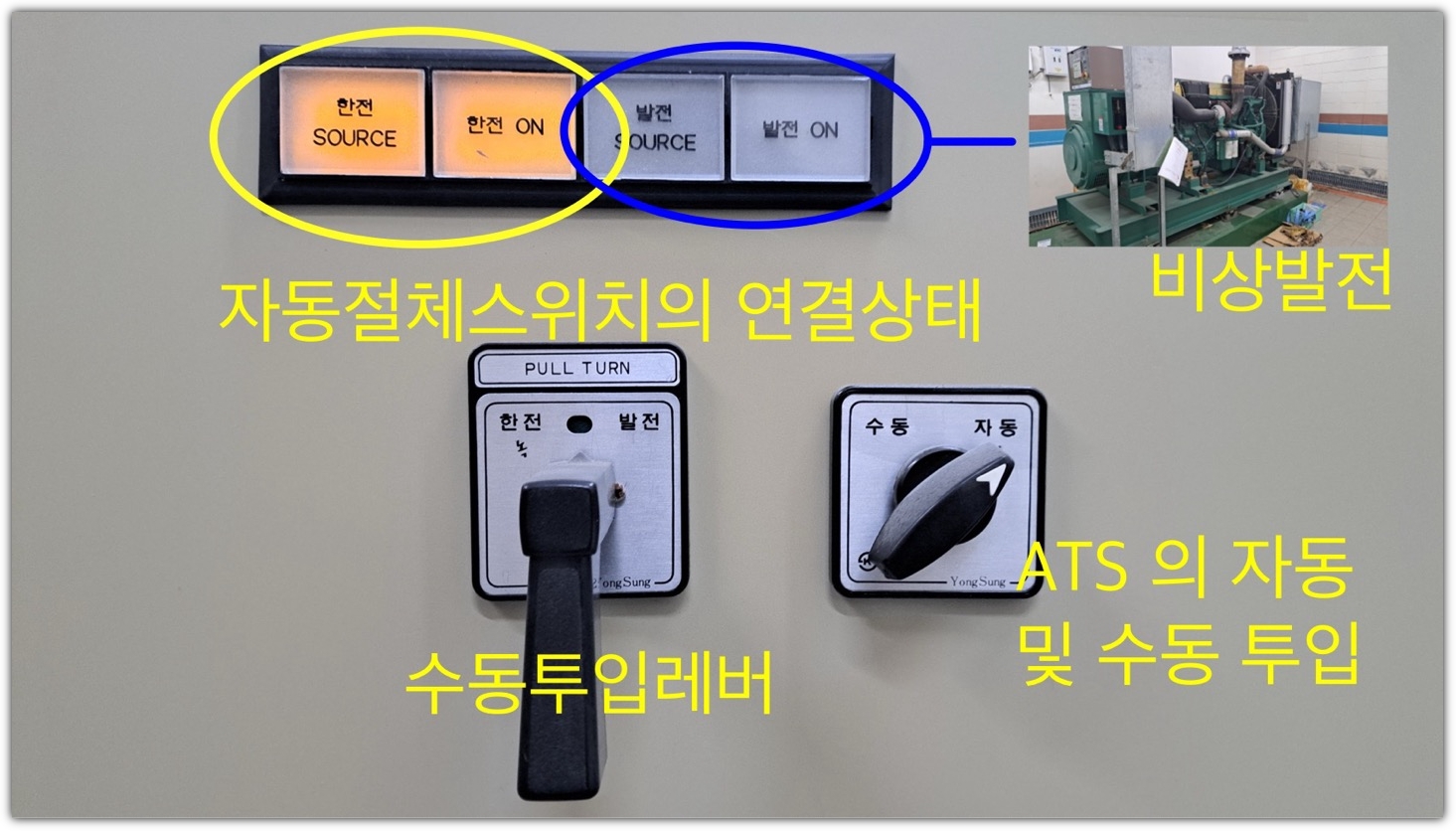

자동절체스위치가 자동으로 전환되지 않을 때, 수동을 투입하기 위한 레버이다. 비상발전기가 가동하면 파란색 부분이 점등된다.
- 누전경보기

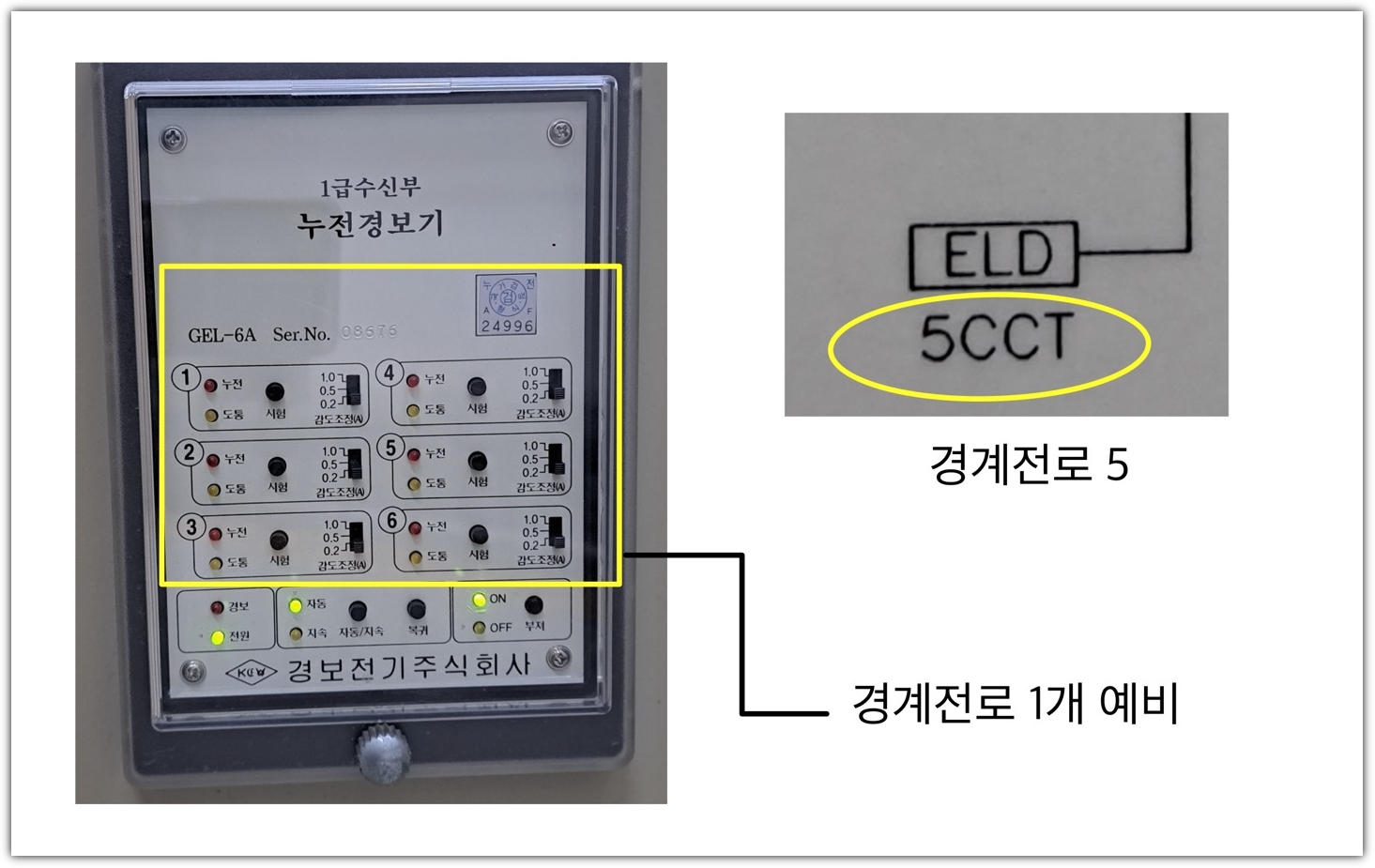

누전경보기는 비상발전 전원을 받는 공급라인에 만약 누전이 발생하여 화재나 감전사고가 발생할 수 있으므로 각 라인마다 ZCT(영상변류기)를 설치하여 누전을 점검할 수 있다. 5 CCT는 누전경보기의 경계전로가 아닌 도면 내에서 사용되는 경계전로를 나타낸다.
누전경보기에 대한 더 자세한 사항은 여기를 참고해 주세요
글을 마치며,
오늘은 이렇게 자동절체스위치(ATS)에 대해서 알아보았습니다. 항상 지식을 눈으로만 기억하지 마시고 직접 설명해 보는 시간을 가져보시길 바랍니다. 설명할 수 없으면 그건 지식이 아닌 단기기억이기 때문입니다. 이상으로 글을 마치겠습니다. 감사합니다.
