누전경보기(ELD) 10분만에 이해하기

가정집에서 누전이 발생하면 누전차단기가 떨어집니다. 사람은 50mA에서도 사망할 수 있기에 그렇습니다. 이처럼 고압 대전류를 다루는 수변전설비에서도 당연히 누전을 검출해야 합니다. 하지만 가정집과 방식은 조금 다릅니다.





그래서 오늘은  수변전실에 설치된 누전경보기에 대해서 알아보겠습니다. 실제로 중견기업 면접에서 질문을 받은 경험이 있는 만큼 누전경보기(ELD) 는 꼭 알고 넘어가시길 바랍니다.













 목차



• 누전 경보기란
• 영상변류기의 원리
• 현장사진











 Earth(땅으로) Leakage(누출되는걸) Detector(검출하는것)

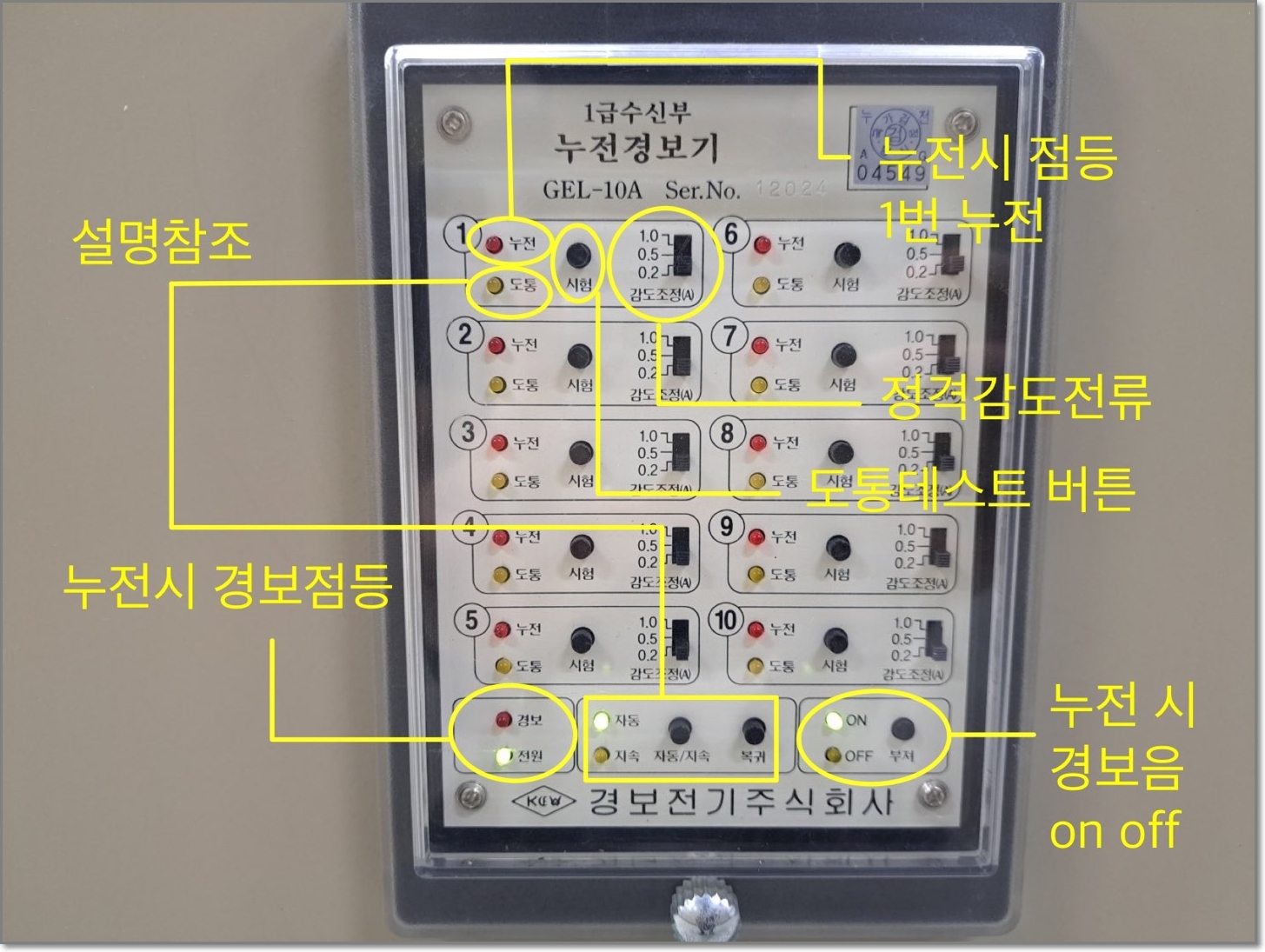

누전경보기(ELD)는 복잡해 보여도 생각보다 이해만 하시면 아주 간단합니다. 말 그대로 누전이 발생했을 때 , 위 그림에 있는 설비에서 경보가 작동하게 되는 것입니다. 그림에서 설명해 놓은 것을 천천히 보세요.





만약 1번에서 누전이 발생하면 , 삐 ~~ 하는 경보음이 발생하게 됩니다. 시험 버튼을 누르면 삐하는 소리가 나고 다시 원상복구 됩니다.









하부 가운데에 있는 자동/지속은 누전이 발생했을 때 , 자동으로 설정해놓으면 자동으로 복귀해버린다. 그렇게 되면 어디 부분에서 누전이 발생했는지 경고 점등이 사라져 누전된 곳을 찾을 수가 없다. 하지만 누전이 지속적으로 발생된다면 자동으로 해놓아도 결국엔 다시 경보음이 작동한다.





지속으로 설정할 경우, 누전이 발생하면 경고등이 계속 점등되어 있으므로 , 경보기의 누전부분을 찾을 수 있고 원인 조치 후 복귀버튼을 직접 눌러주면 된다. 편의상 자동으로 설정해놓는다.

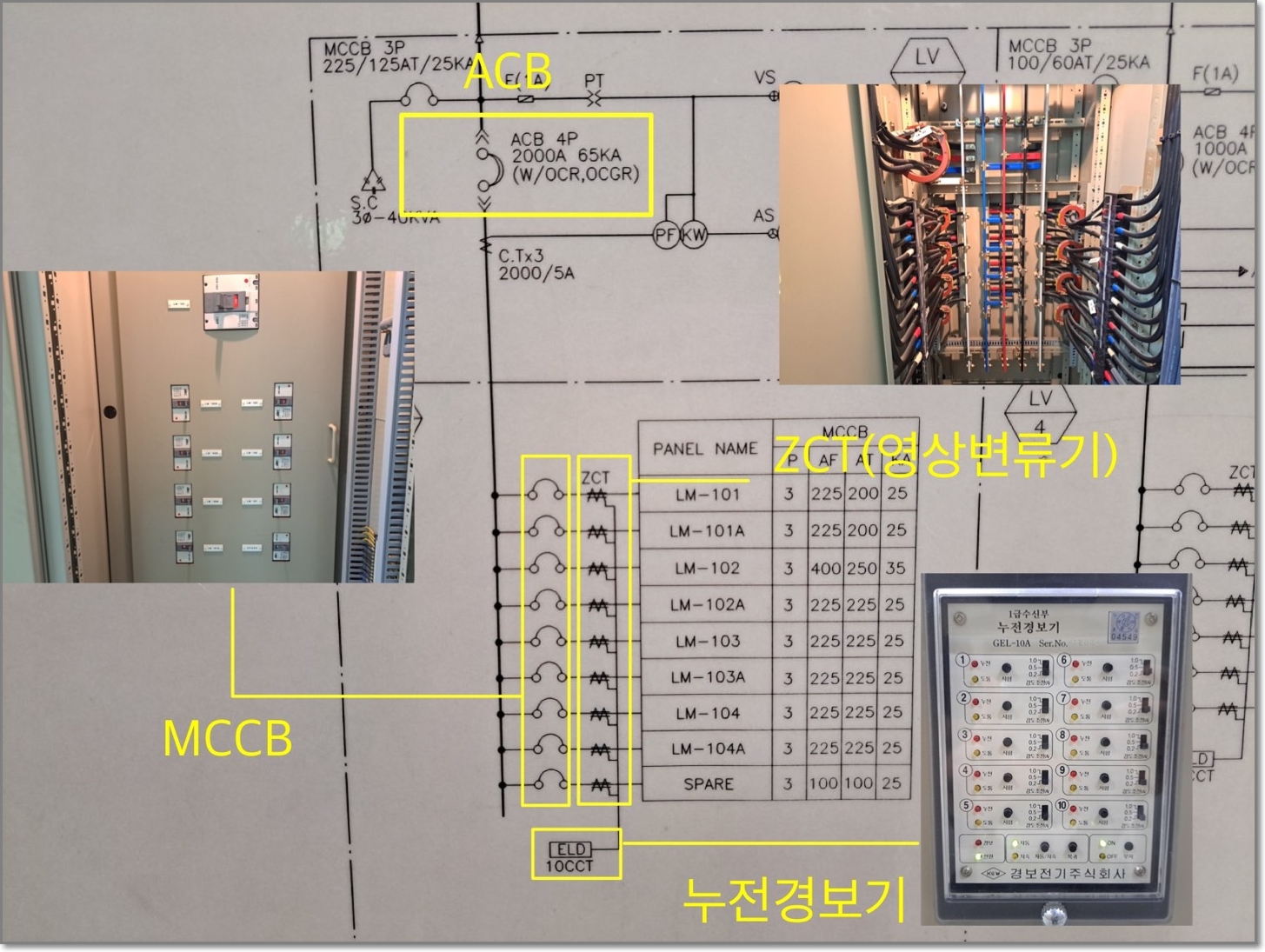

도면을 보시면 ACB(기중차단기)의 후단에 ZCT(영상변류기)가 설치되어 있습니다. 누전경보기는 영상 변류기를 통해 관통한 4개의 선의 백터적 합으로 지락을 검출합니다.





누전경보기(ELD)의 판넬 내부에는 앞 쪽에는 MCCB 반과 ELD가 설치되어 있고 , 뒤쪽으로 돌아가면 영상 변류기가 설치되어 있는 걸 볼 수 있습니다.(큰 사진은 하단 참조)







도면 하단에 누전경보기(ELD)를 보면  10 CCT라고 적혀있다. 이 것은 경계전로가 총 10개라는 뜻이며, 총 10군데를 감시할 수 있다는 뜻이다.  ZCT 가 9개 설치되어 있고 1개는 스페어(예비) 용으로 도면에 표시되어 있다.











 영상변류기(ZCT)의 원리 계기용 변류기(CT)와 다른 점

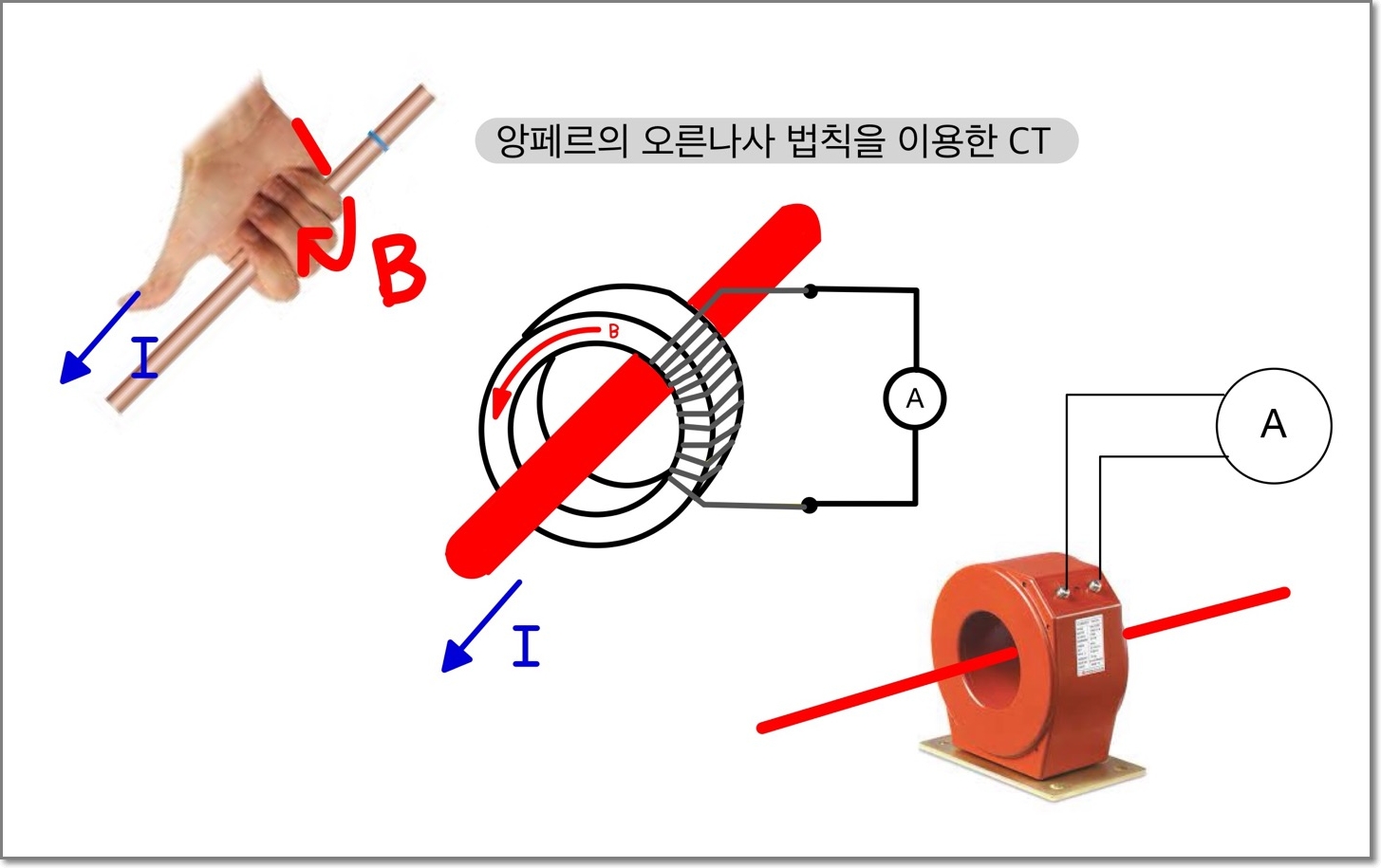

위 사진은 계기용변류기(CT) 사진입니다. CT의 경우 하나의 선을 관통시켜 전류를 측정하는 데 사용합니다. 보호계전기와 연동하여 과전류 발생 시 차단기를 트립시킵니다.





계기용변류기(CT)에 대해 더 궁금한 점은 여기를 참고하시면 됩니다.











ZCT는 CT와 생김새는 비슷하나 하는 역할은 다릅니다. 누전차단기를 생각해봅시다. 누전차단기에는 정격 감도 전류라는 것이 있습니다. 바로 보내는 전류와 돌아오는 전류의 차이가 발생하면 누전으로 인식하고 차단기가 떨어지게 하기 위한 설계입니다.

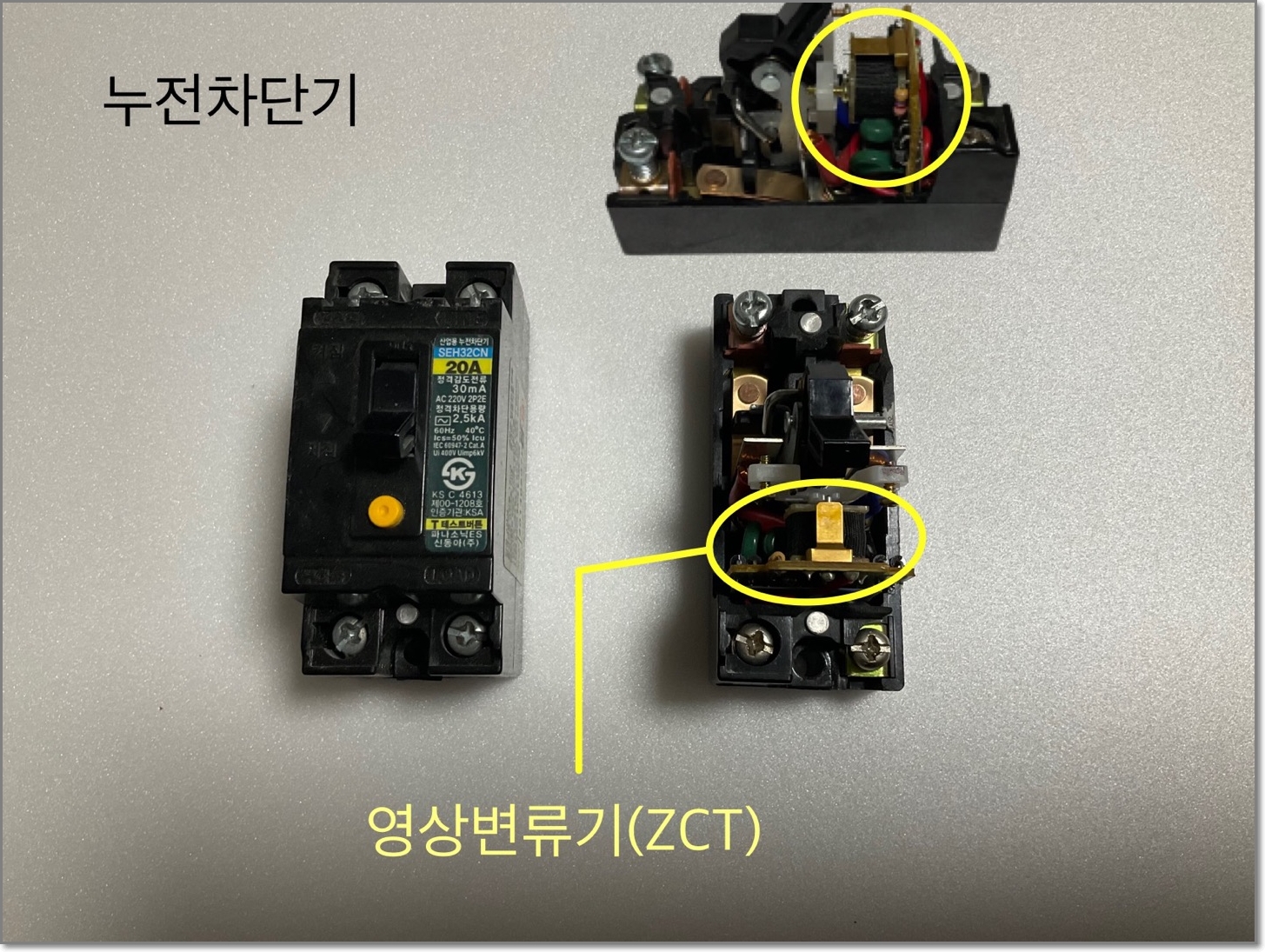

가정집에서 흔히 보는 누전차단기가 전류의 차이를 감지할 수 있는 이유는 내부에 영상 변류기가 들어있기 때문입니다. 아래 사진은 누전차단기 내부에 영상 변류기를 볼 수 있습니다.









누전차단기

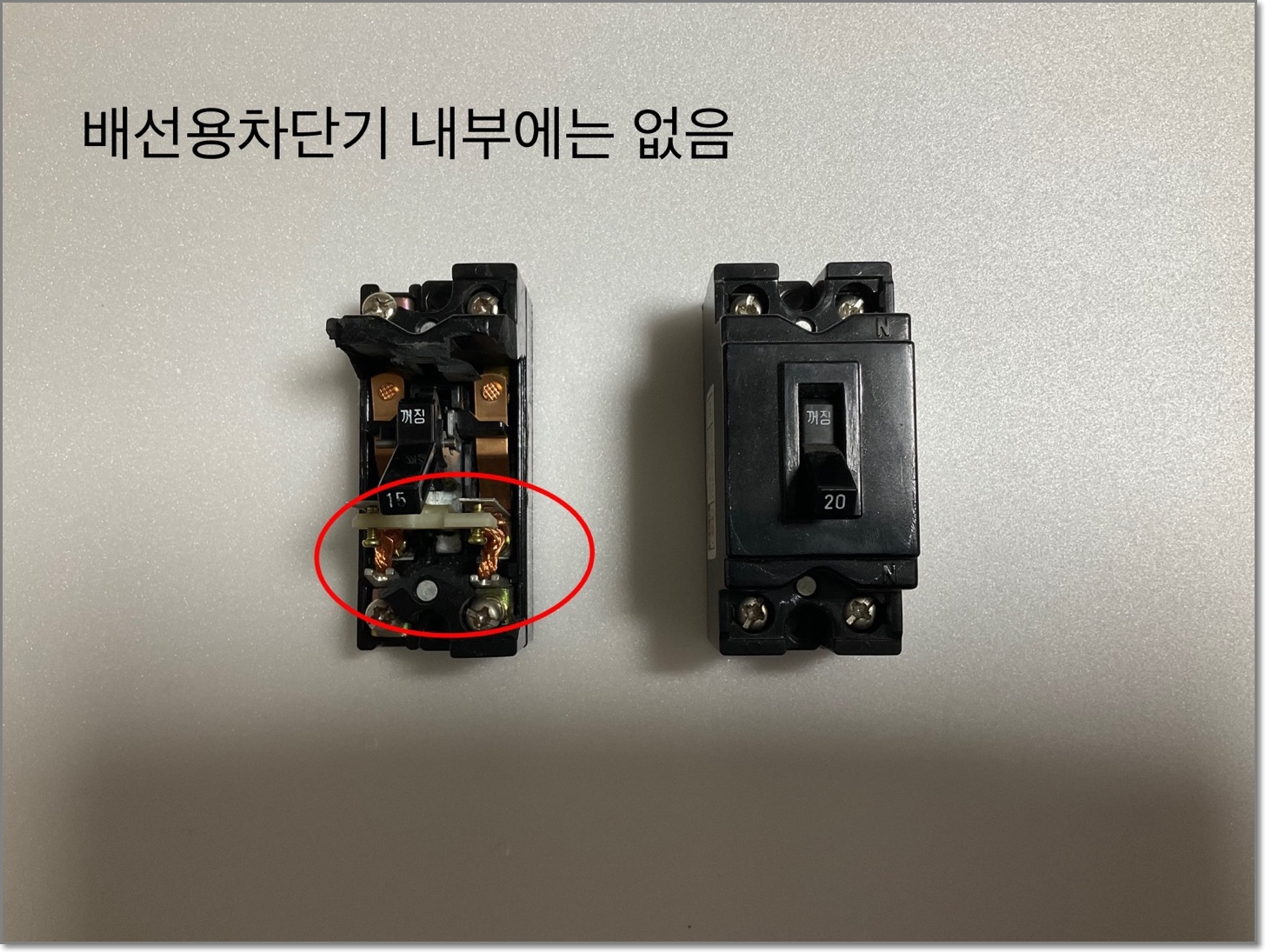

배선용차단기

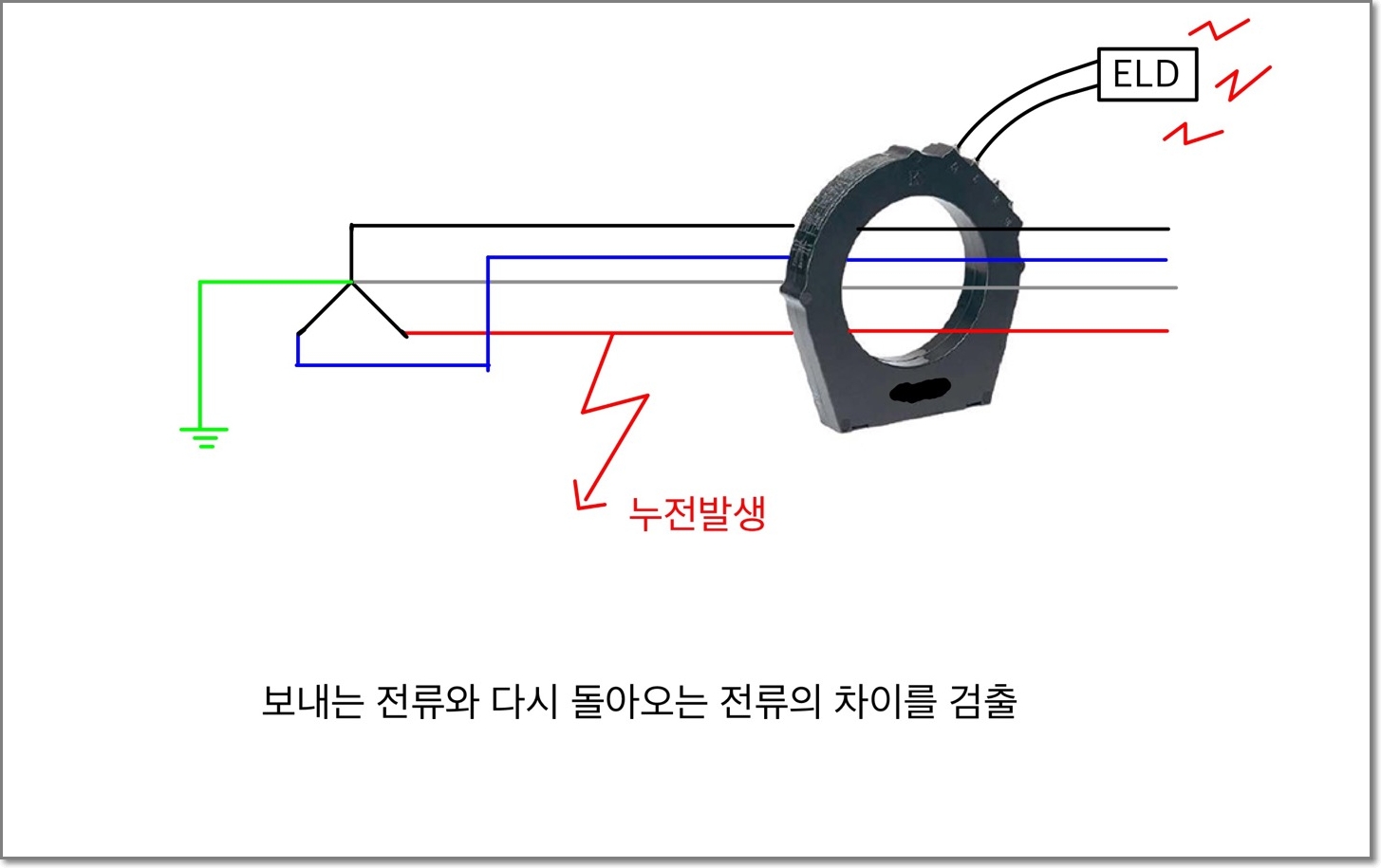

 이렇듯 영상 변류기(ZCT)는 여러 가닥의 전선을 관통시켜 정상시 백터적 합이 0으로 유지될 때 동작하지 않고, 그 값이 0이 되지 않으면 ZCT에 앙페르의 오른손 법칙에 의해 전류가 발생되어 ELD 가 작동되게 됩니다.







 현장 사진

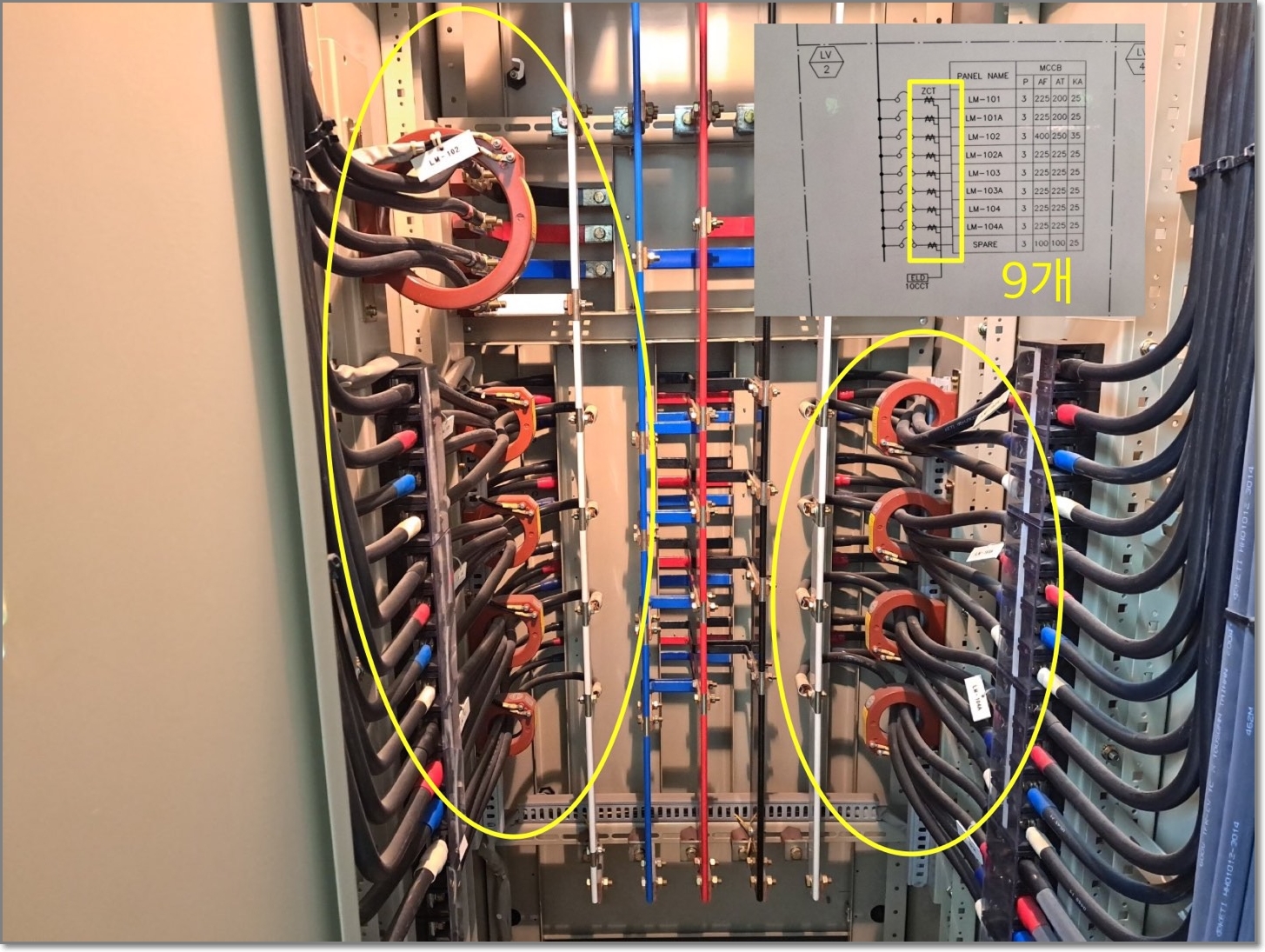

누전경보기의 뒷부분 패널을 열어보면 , ZCT를 관통한 4개의 선들이 보입니다. 제일 윗부분 가장 큰 ZCT는 특별한 이유로 큰 것이 아니라, 해당되는 아파트 동이 가장 고층이며, 더 많은 전류를 사용하기 때문입니다.









ZCT(영상 변류기)에 붙어있는 2개의 선이 ELD(누전경보기)로 연결됩니다. 각 선마다 흰색 밴드로 넘버링이 되어있으므로 경보기 작동 시 어떤 ZCT에서 작동된 건지 찾을 수 있습니다.

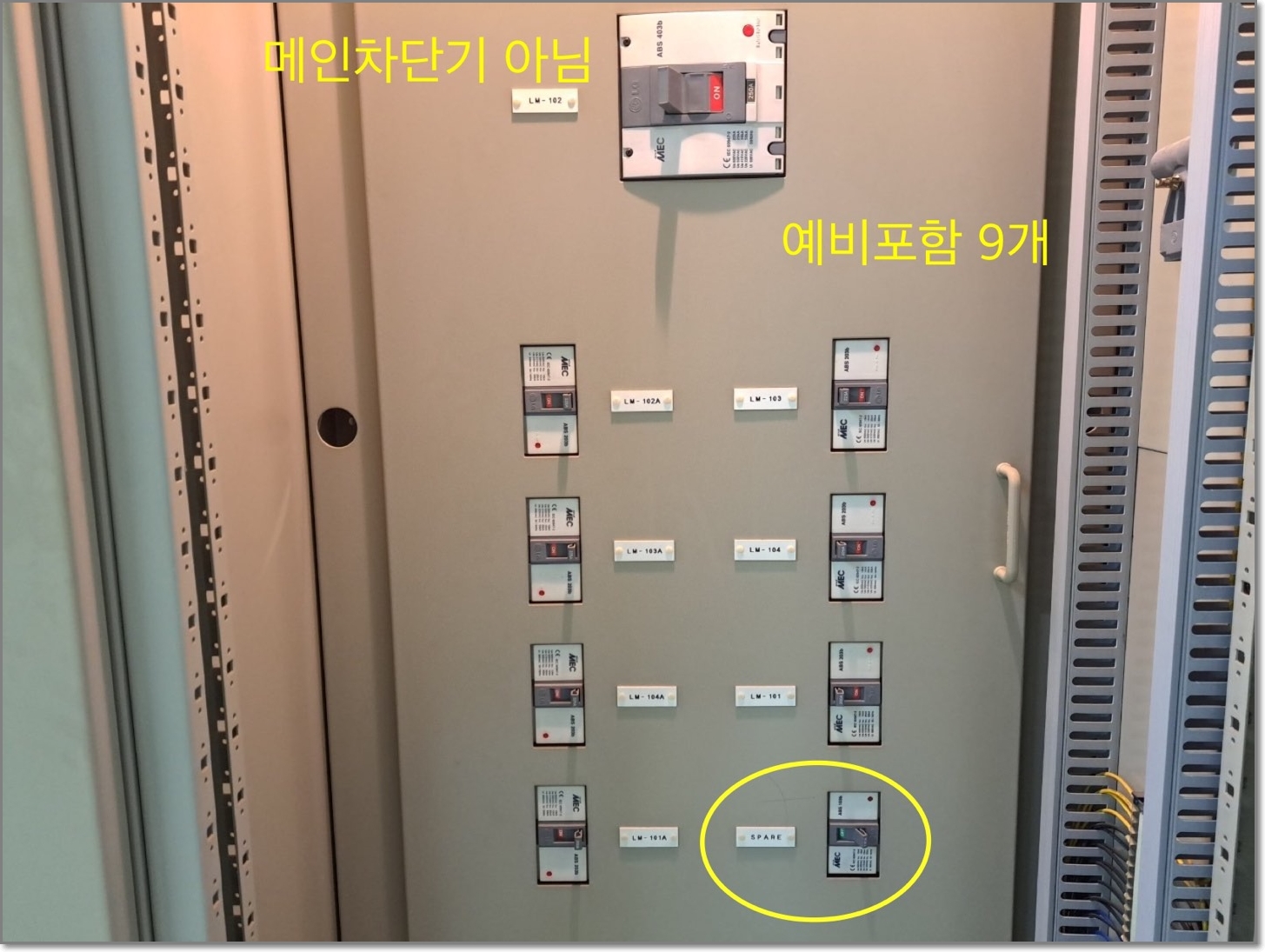

ZCT(영상 변류기)가 9개 이므로 당연히 MCCB(배선용 차단기) 도 9개가 된다. (1개는 스페어)







글을 마치며





ELD 가 무엇인지 물어보는 면접관에게 누전차단기 ELB로 대답을 한 적이 있습니다. 결국 면접은 떨어졌지만 스스로의 밑천을 깨닫고 더 공부하게 된 계기가 된 것 같습니다.





눈으로만 읽고 유튜브 영상으로만 학습을 하면 절대 머릿속에 오래 남지 않습니다. 각각의 키워드를 조합하여 스스로 설명해보는 시간을 꼭 가지시길 바랍니다. 이상으로 글을 마치겠습니다.
