플레밍의 오른손법칙 10분만에 이해하기

전류를 흘려서 회전자가 움직이면 전동기, 회전자를 돌려서 전류가 흐르면 발전기, 플레밍의 오른손 법칙은 발전기의 원리를 알 수 있는 법칙입니다.





플레밍의 오른손법칙을 통해 전기가 어떻게 생성되는지 알아보고 , 스스로를 직접 가르쳐본다면 실무에서도 아는만큼 보일 것입니다.

























 목차



• 힘을 주니 전류가 생기다
• 기전력의 생기는 이유
• 발전기의 원리











 힘을 주니 전류가 발생한다.



먼저 렌쯔의 법칙을 보겠습니다.  코일을 감아서 그 속으로 자석을 왔다 갔다 했더니 전류가 발생하는 원리가 렌츠의 법칙입니다. 여기서 자석의 움직이는 방향에 따라 전류의 방향도 바뀌는 것을 알 수 있습니다.







렌츠의 법칙이 궁금하시다면

렌츠의 법칙 10분 만에 이해하기











플레밍의 오른손 법칙은 반대로 자석을 사이에 두고 구리봉을 움직여보는 것입니다. 힘을 위로 작용했을 때 오른손의 모양처럼 자기장의 방향과 전류의 방향이 결정됩니다.











  기전력이 발생하는 이유

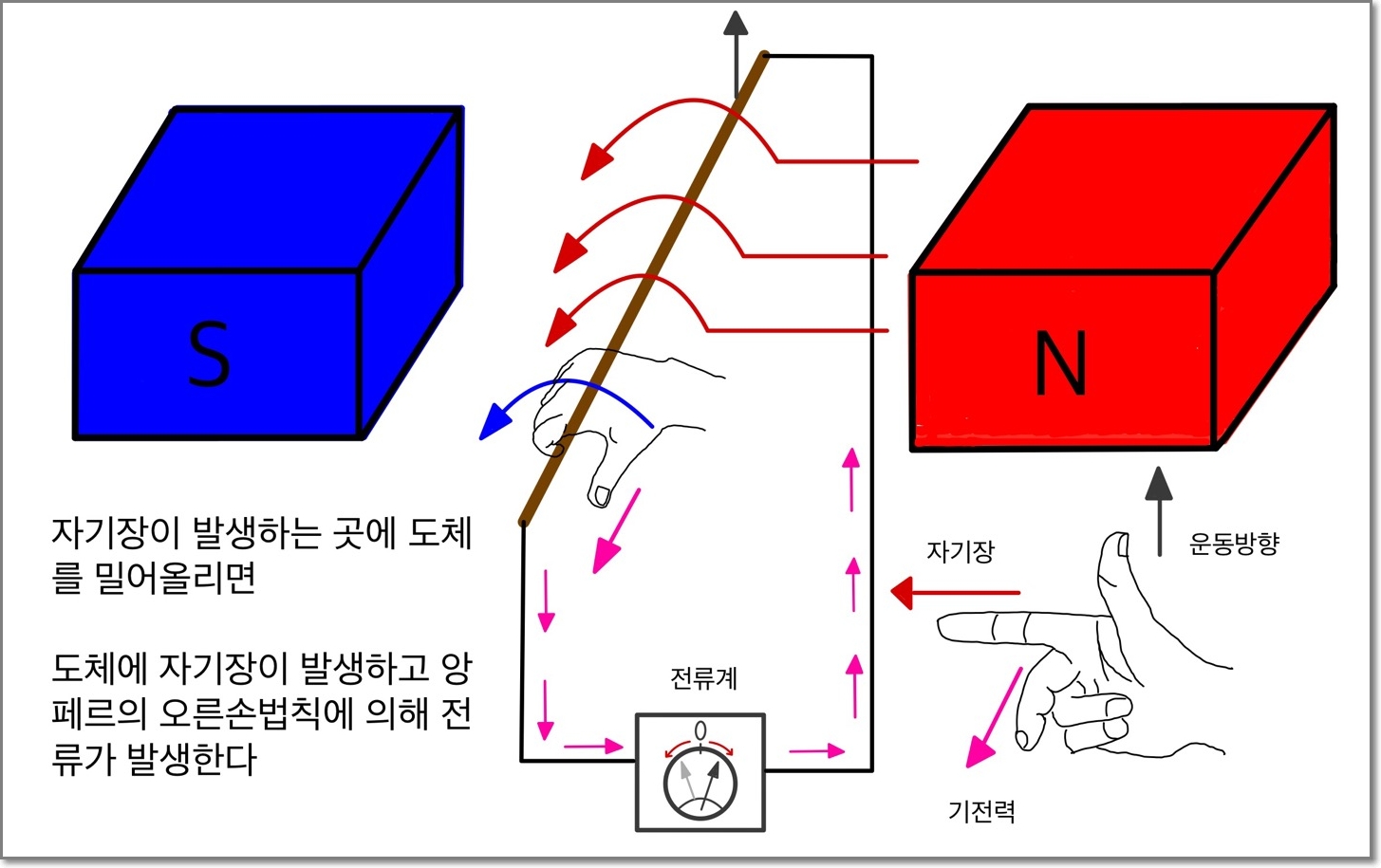

자석사이에 구리봉을 밀어 올렸을 뿐인데 전류가 발생하는 이유는 자기장의 밀도가 있는 곳을 구리봉이 지나가기 때문입니다. 여기서 자기장의 방향은 N 극에서 S으로 지나는 것을 알 수 있고, 그 방향에 맞춰 구리봉에도 자기장이 형성됩니다.









여기서 앙페르의 오른손 법칙에 의해  도체에 전류가 흐르면 자기장이 발생하듯 , 반대로 도체에 자기장이 발생하면 전류가 흐르게 됩니다.









• 이렇게 이해를 해보자

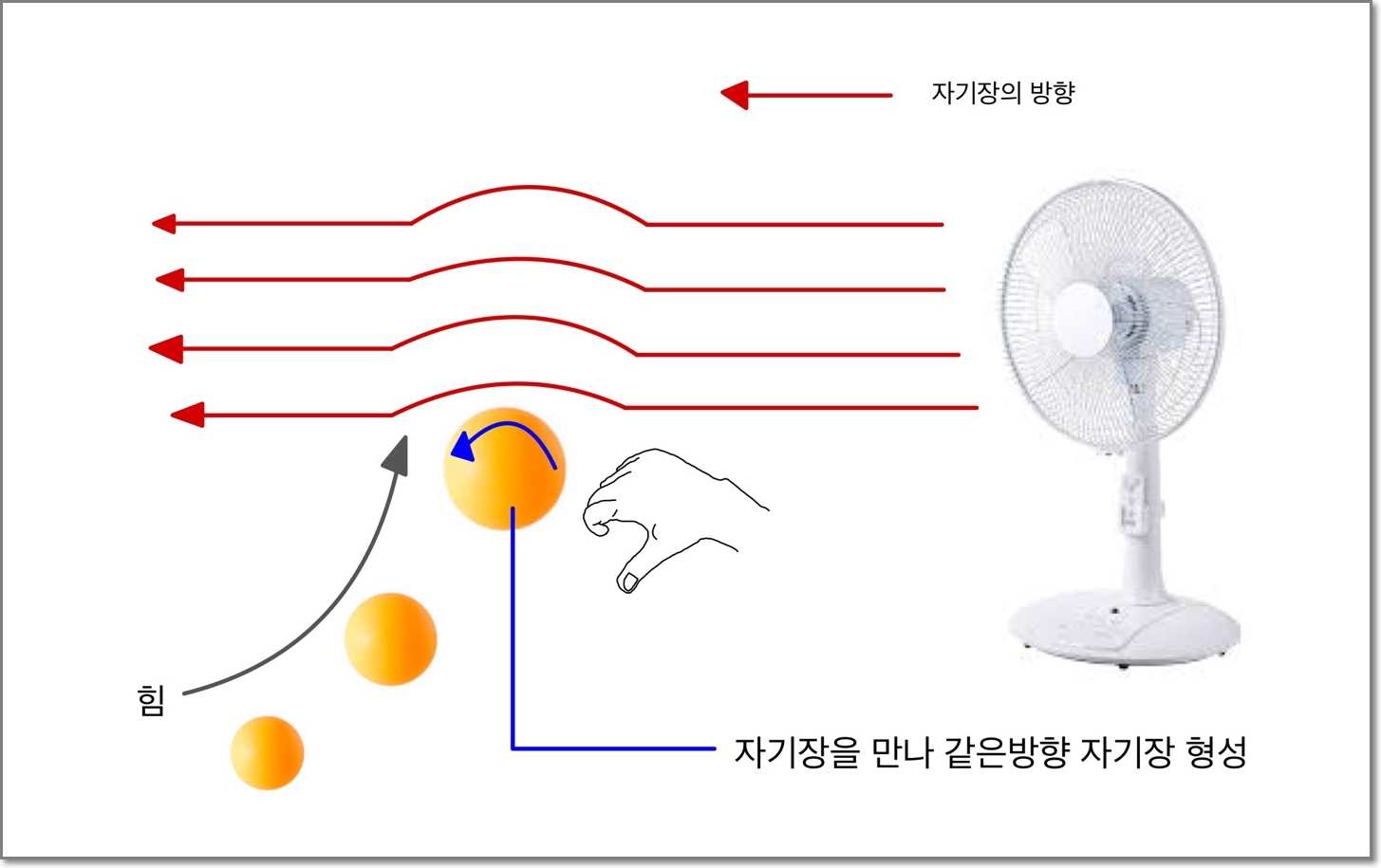

선풍기에서 바람이 나올 때 그 위로 탁구공이 지나가면 탁구공 위쪽으로 바람이 휘말리게 된다. 여기서 선풍기의 바람은 자기장의 세기가 되고 , 탁구공은 도체가 되는 것이다.





탁구공에 자기장이 형성되면 앙페르의 오른손법칙에 의해 전류가 발생하는 것이다.



앙페르의 오른손법칙이 궁금하다면

앙페르의 오른손법칙 5분 만에 이해하기











 발전원리

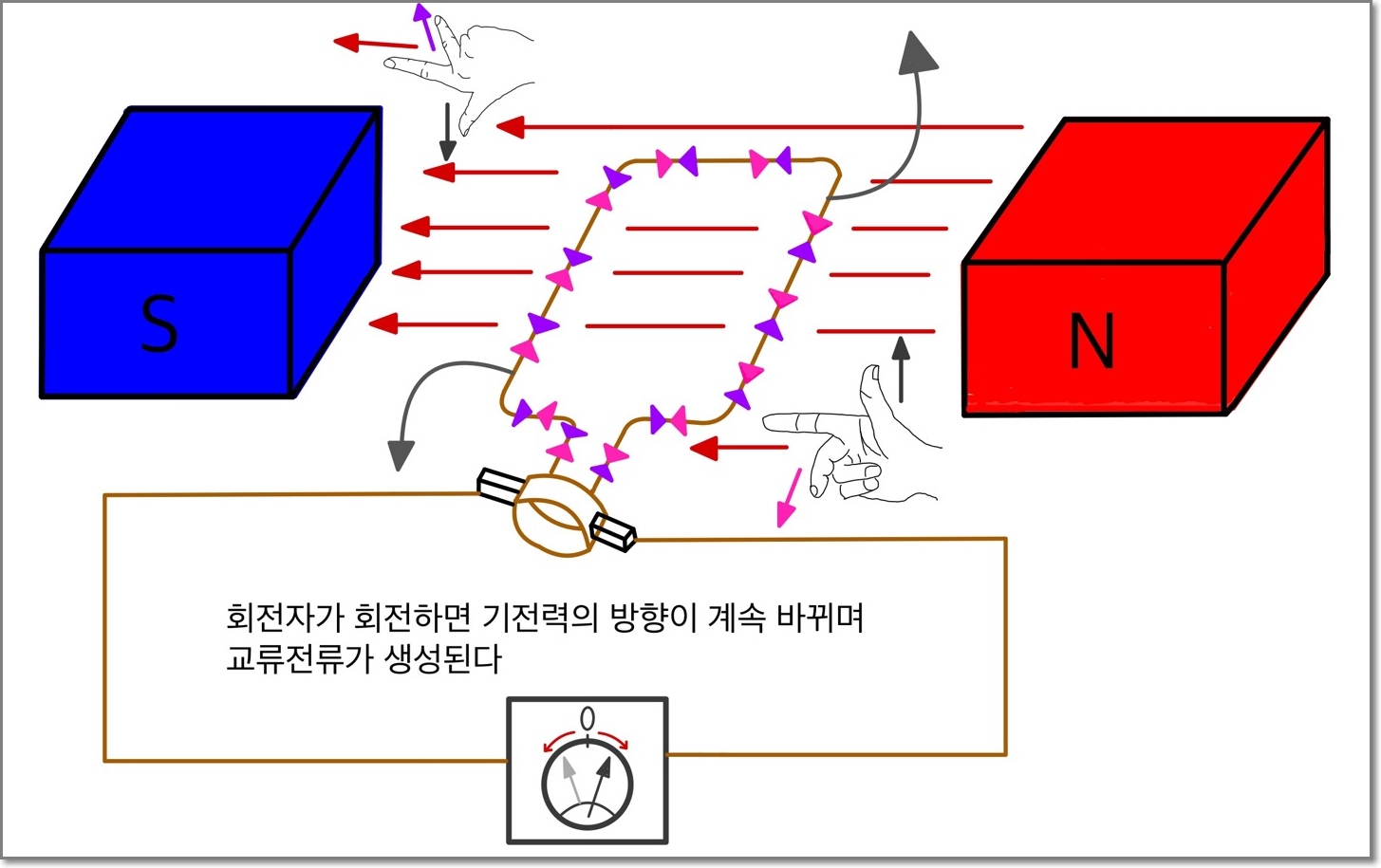

이제는 하나의 회전자를 만들어 자석사이를 회전시켜 보겠습니다. 회전을 시키면 회전자의 힘의 방향을 계속 바뀌게 되고 플레밍의 오른손법칙에 의해 전류의 방향도 계속 바뀌게 됩니다.







전류의 방향이 계속 바뀌는 교류전류가 발생하게 되는 것입니다.









글을 마치며,

플레밍의 오른손법칙을 평소에 어느 정도 이해하고 발전기를 보면 , 아는 만큼 보이게 됩니다. 도움이 되셨으면 좋겠고, 혹시나 틀린 부분은 댓글 주시면 즉시 수정토록 하겠습니다. 감사합니다
