ACB (기중차단기) 10분만에 이해하기

ACB는 근무 중 정전이 발생하면 , 저압 라인을 보호하기 위해 다뤄야 하는 중요한 설비입니다. 만약 ACB를 차단하지 않고 22.9KV를 복전(정전을 복구시키다) 하게 되면 가정집의 가전제품에 이상전압이 인가되어 대참사가 발생할 수 있기 때문입니다.





오늘은 전기자격증에서 3줄로만 설명되어있는 ACB 에 대해서 공부를 해보시고, 스스로에게 설명해보는 시간을 꼭 가져서 지식을 내 것으로 만드시길 바랍니다. 현장 사진과 관련 내용은 현재 근무 중인 곳을 토대로 작성하였으니 이점 양해 바랍니다.



















 목차



• ACB(기중차단기) 의 수변전설비 도면
• 작동방법과 현장사진
• 정전시에는 ACB를 차단해야할까











 Air Circuit Break (공기 차단기 )



공기차단기로 읽지만 ACB는 기중차단기란 명칭입니다. 비슷한 명칭인 ABB (Air Blast Circuit Breaker) 공기 차단기도 있습니다. 하지만 둘은 하는 역할과 설치되는 곳도 다릅니다.





공기 차단기(ABB)는 압축공기를 이용해 아크를 소호 합니다. 압축된 공기로 불을 끈다는 건 저압이 아닌 고압에서 사용된다는 걸 짐작할 수 있습니다.





명칭	약어	아크소호방식	사용전압
기중차단기 ACB	Air Circuit Breaker	대기중의 공기	3300V 이하
공기차단기 ABB	Air Blast Circuit Breaker	압축공기	10 ~ 750kv 이하





ACB 현장사진





위 사진에서 수변전설비의 ACB 도면을 해석해보았습니다. 상세내용은 아래에 있습니다. ACB 주변에는 어떤 설비들이 연결되어있는지 보시고 , 왜 그런지 생각해보는 시간을 가져보세요













• 정격전류 : 차단기가 허용할 수 있는 전류이며 , 안정적으로 흐를 수 있는 전류의 값





• 인출형 : 차단기 수배전반과 별도로 설치되어 있는방식,  즉 차단기 본체를 분리할 수 있는 방식이므로 점검과 교체가 용이한 장점이 있다.





• 정격차단전류 : 차단기 2차측에서 단락이 발생하였을 때 , 엄청난 대전류가 발생하게 되고 그 전류를 버틸 수 있는 값





• 과전류,지락과전류계전기 : ACB 내부에 내장되어 있는 보호계전기로서 지락사고나 과전류 발생시 차단시켜 계통내 사고확대를 방지해준다.













 현장사진

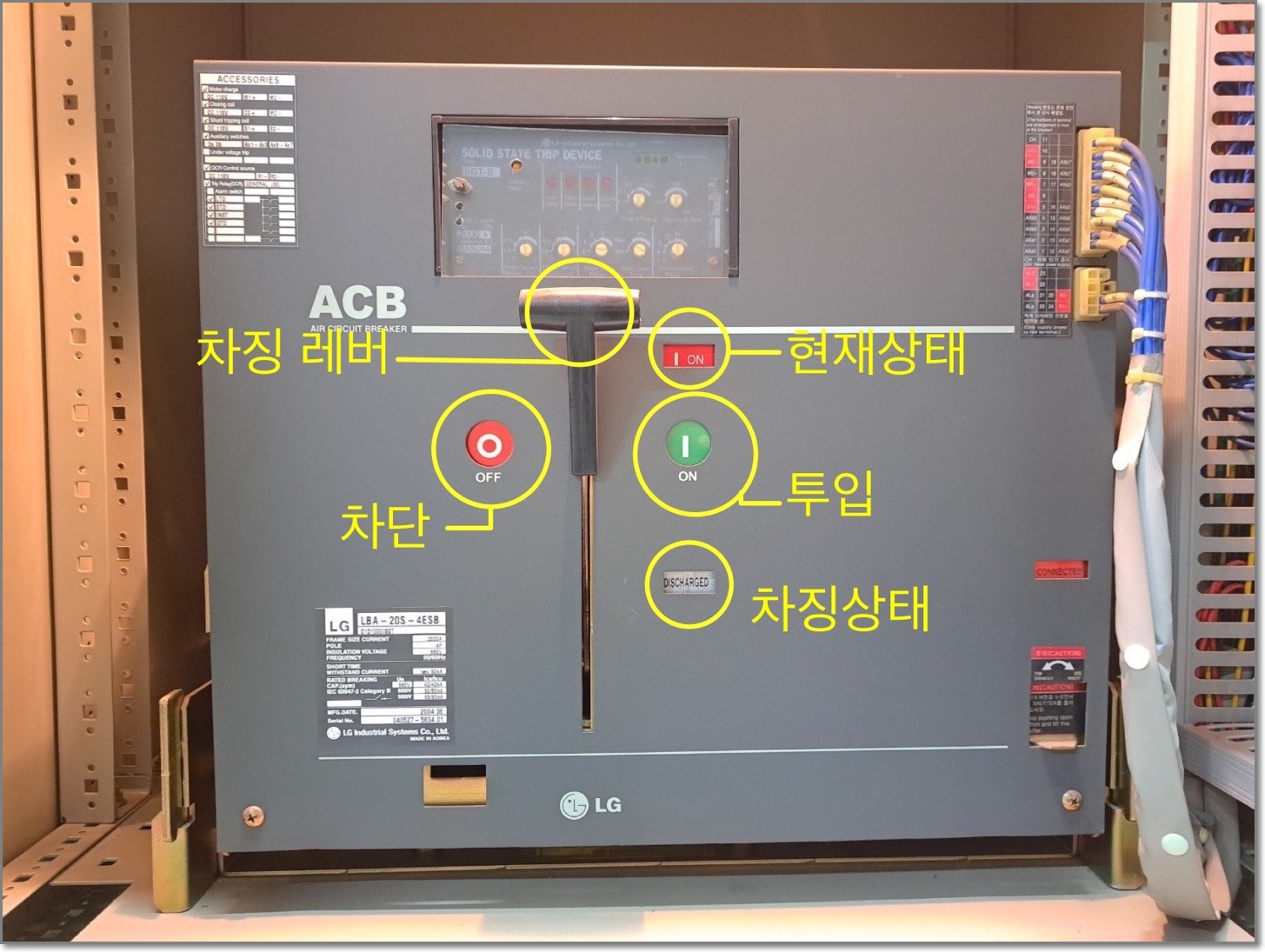

ACB 를 수동조작할 때



ACB(기중차단기)는 아크를 대기 중 공기로 소호 합니다. 전류를 차단하게 되면 아크가 발생하게 됩니다. 이때 아크의 온도는 철도 녹일 만큼 약 6000 º에 달하게 되는데 기기의 손상을 불러오게 되므로 소호 해주어야 합니다.





ACB는 저압 200A 이상에서 사용하는  경우가 많고 , 보호계전기가 내장되어 있어 과전류 , 부족전압 , 지락발생시 차단되므로 저압 라인을 보호하는데 신뢰성이 높습니다.









레버조작이 안될 시, 수동으로 차단 투입을 해야 합니다. 차단을 한번 하게 되면 바로 재투입이 불가하게 되어있습니다. 그 이유는 높은 전류를 다루는 수변전설비의 차단기는 아무렇게나 차단 투입이 되어버리면 기기의 손상을 불러올 수 있기 때문입니다.





차징레버를 여러 번 위아래로 해주게 되면 차징 상태가 흰색이 아닌 노란색으로 변하게 됩니다. 이때 투입 버튼을 누르면 탕! 하는 소리와 함께 전원이 투입되게 됩니다.





계기용변류기 CT





도면에서 볼 수 있듯이 , CT 1000/5A 가 설치되어 있습니다. 회로내의 전류를 측정하거나 과전류를 검출해 과전류 계전기로 신호를 보내어 차단기를 작동시킵니다. CT의 원리가 궁금하신 분은 여기를 참조 하세요.

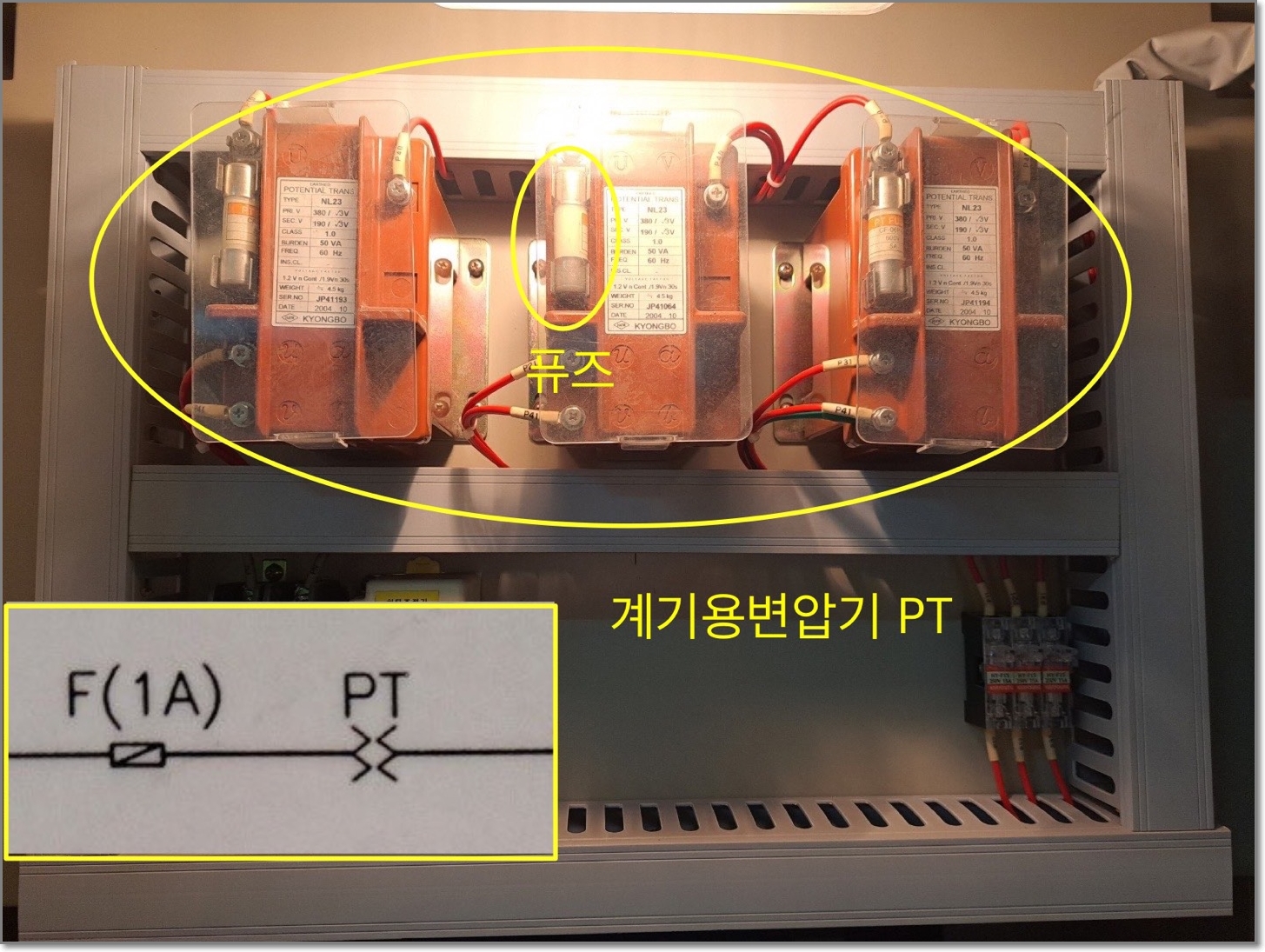

계기용변압기 PT





ACB 패널 내부에 함께 연결된 PT입니다. 회로 내의 전압을 측정합니다. 전압을 측정하는데 쓰이고 만약 계기용 변압기 내부에서 단락사고가 발생 시 퓨즈가 끊어져 ACB까지 사고가 확대되는 걸 방지합니다.





PT의 원리가 궁금하신 분은 여기를 참조해주세요.











 정전 시 에는 ACB를 차단해야 할까







정전 시에는 부족전압으로 인해 고압측 VCB(진공차단기)가 차단됩니다. (VCB의 원리는 여기)  그다음 ACB의 판넬로 가서 레버를 당겨 OFF 쪽으로 하여 저압 라인도 차단해주는 게 맞습니다.





하지만 현장에선 의견이 분분합니다. 괜히 차단했다가 다시 복전이 안 되는 ACB 고착현상이 발생할 수 있기 때문입니다. 그렇다고 해서 저압 라인을 그대로 놔둬선 안됩니다.





실 예로 정전작업 후 저압라인 차단없이 그대로 복 전했다가 일부 가정집 냉장고와 가전제품이 망가진 사례도 있기 때문입니다.





예전 직장에서 태풍으로 인해 기숙사 정전이 되었는데, 복전 후 노트북 하드가 망가져 18만원을 수리비로 쓴적이 있습니다. 그래서 ACB 가 아니더라도 그 아래 패널인 MCCB라도 차단시켜 저압라인을 보호해줘야합니다.









글을 마치며, ACB를 설명해보자.









ACB 란 기중차단기로 불리며 , 주로 200A 이상의 저압 라인에 사용되는 차단기이다. 전압은 3.3KV 이하에서 사용되며, 대기 중 공기로 차단 시 아크 소호를 한다.





ABB인 공기 차단기와 다르다. 공기 차단기를 압축공기 소호 방식이며 , 고압에서 사용된다.





ACB는 인출형과 고정형이 있으며 , 보호계전기가 내장되어 있어 신뢰도가 높다.





정전 발생 시 저압 라인 보호를 위해 차단해주거나 , 부득이할 시 ACB 패널 옆 MCCB 차단기를 복전 시 발생하는 이상 전압으로부터 저압 회로를 보호해준다.







부족한 글이지만 도움 되셨길 바라며, 이상으로 글을 마치겠습니다.
