LBS (부하개폐기) 10분만에 이해하기

​전기 자격증을 취득하고 실무를 하게 되면 어디선가 본거 같은 설비들이 보입니다. LBS는 실기 공부할 때 많이 들어보고 암기해본 부하개폐기입니다. 하지만 상사나 후배가 물어보면 논리적으로 말하는 건 쉽지 않습니다. 지금부터 글을 읽어보시고 "이해"를 하신 다음 직접 입으로 스스로를 가르쳐 보시면 나만의 지식이 될 수 있습니다. (단,  해당 포스팅은 작성자 근무처 기준으로 작성하였습니다.)



















​

 목차



▷ LBS(부하개폐기) 의 정의



▷ LBS(부하개폐기)의 기능과 실제 역할



▷LBS(부하개폐기)의 구성과 구조



▷ 직접 말하는 방법











 LBS 하중(Load)을 멈추게(Breaking) 하는 스위치(Swich)



사람이 음식을 먹기 위해선 제일 먼저 입을 벌려야 합니다. 마찬가지로 외부에서 오는 전기를 받기 위해선 건물도 입이 있어야 받을 수 있습니다. LBS(부하개폐기)는 한전에서 보내준 전기를 가장 먼저 받게 되는 사람의 입 같은 곳입니다. 1000 KVA 이상 수전설비에서 사용하며 그 미만은 자동 고장 구분 개폐기(ASS)* 를 사용합니다







LBS(부하개폐기)는 수변전실* 에서 제일 앞쪽에 설치되어 있습니다. 당연히 전기를 제일 먼저 받는 곳이기 때문입니다. 패널에 LBS라는 네임이 붙어 있는 걸 찾아보세요. 패널 외부에 굵은 CNCV-W 케이블* 이 LBS패널로 가장 먼저 들어와 있는 걸 볼 수 있습니다.







• CNCV-W 케이블*

한전에서 내가 살고 있는 아파트 전기실로 가장 먼저 들어오는 곳에 보인다. 매우 굵은 6가닥 (3가닥은 사용 3가닥은 예비) 케이블. 동심 중성선 가교폴리에틸렌 절연 수밀형 비닐시스 케이블이다.



인가가 있는 곳으로 들어오는 선이므로 매우 두껍게 절연처리가 되어있으며 W는 수밀형의 뜻이다. 수분이 침투할 수 없게 되어있다.





• 수변전실*



한전에서 22900V를 보내주면 건물이 그 전기를 받아 380V/220V로 전압을 낮추는 곳. 22900V 를 받아서 가정에서 콘센트,전등이나 엘레베이터, 물펌프를 가동할려면 380V 와 220V 로 낮출 수밖에 없기 때문이다.





• 자동 고장 구분 개폐기(ASS)*



간이 수전설비에 사용된다. 300 KVA ~ 1000 KVA 이하 수전설비에서 사용하는 개폐기이며 LBS 보다 용량이 낮은 경우 사용한다



​





 LBS의 기능과 실제 역할



부하개폐기(LBS)는 개폐기입니다. 차단기와 헷갈리는 경우가 많은데요. 알고 넘어가셔야 합니다. 이 부분이 헷갈리면 "어차피 진공 차단기(VCB) 말고  부하 개 페기(LBS)로 차단해 버리면 안 될까? "라는 생각이 듭니다.







예를 들어, 김 과장은 샤워를 하기 위해 물을 틉니다. 그리고 샤워가 끝난 후 물을 잠금니다. 이때의 수도꼭지는 개폐기가 됩니다. 반대로 김과장은 자는 도중 화장실에서 물이 터지는 소리가 들렸습니다. 수도꼭지에서 물이 콸콸 나오며 김과장은 손으로 흐르는 물을 쥐어틀어 막습니다. 이 때의 김 과장의 손은 차단기가 됩니다.







이처럼 차단이란 것은 흐르고 있는 무언가를 힘으로 끊어내야 하므로 힘이 있어야 합니다.







• 개폐기는 강제성이 필요 없지만 , 차단기는 강제성이 필요함으로 힘이 필요하다.





"근데 LBS는 흐르고 있는 전류를 차단 가능한 힘이 있는데 차단기 아닌가?"







과연 차단할 힘이 있을까요?  LBS(부하개폐기)는 부하 전류를 차단 가능합니다. 하지만 차단 시 엄청난 아크와 인명피해가 발생할 수 있습니다. 둘째로 퓨즈 부착형의 경우 단락전류를 차단합니다. 그러나 퓨즈 내부가 끊어져 재투입하기 위해선 퓨즈를 교체해야 합니다. 차단기란 것은 투입과 개방이 손쉬워야 하는데, 이 맥락에서 보면 LBS(부하개폐기)는차단한다는 개념을 넣기가 애매해집니다.





따라서 LBS(부하개폐기)는 정전작업 시 VCB(진공차단기)의 힘을 이용해 특고압 전기를 차단 후 더 확실한 차단을 위해 마지막 문을 개방시켜 안전사고를 예방하기 위해 있는 것입니다













• LBS를 개방하려면 VCB가 차단되어 있는지 확인한다. ( VCB 가 ON 일 때 LBS는 OFF 안됨)라고 스티커가 붙여져 있다.



• 전기에서 문을 열어주다(개방)이란

전기에서 문을 열어준다는 뜻은 전기가 흐른다는 뜻이 아니다. 전기선이 붙어야 흐르므로 문이 열려있다는 표현은 떨어져 있다 즉, 전기가 흐르지 않는다는 표현이다. 반대로 전기가 흐른다는 표현은 폐로 또는 투입이라고 한다.









 LBS의 구성과 구조



LBS는 수변전설비계통도 제일 위쪽에 있으며, 해당 도면은 퓨즈 부착형입니다. 기동은 모터로 작동되며, 케이블을 당겨 수동으로 조작할 수도 있습니다.









 퓨즈가 부착형의 경우 좀 더 안전장치를 강화했다고 보시면 됩니다. 각 상별로 설치하여 단락사고들을 차단합니다. 내부 퓨즈가 1개만 용단되어도 모두 차단되어 결상 사고를 예방합니다.









• 용단 : 녹을 용 , 끊을 단  즉 퓨즈가 녹아서 끊어지다.



• 결상사고 : 모터의 내부 권선, 전원선이 단선 등에 의해 1 상의 전류가 없어져 모터가 단상(2선)으로 운전되는 상태

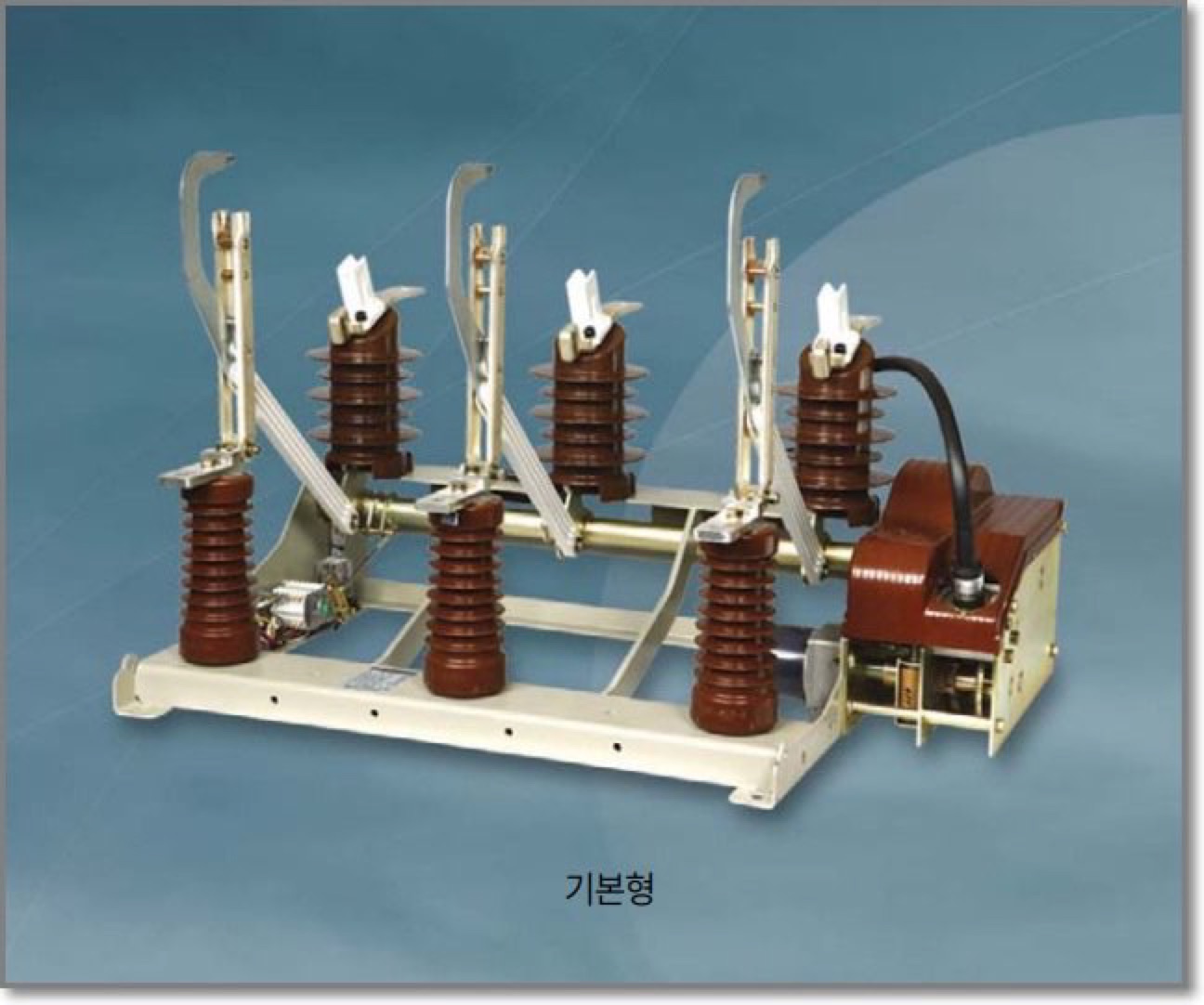

자료출처 : LS 산전













자료출처 - LS 산전

​

건물마다 있는 LBS의 구조는 큰 틀이 벗어나지 않게 비슷합니다. 사진의 ②(가동하는 부위) 번이 ⑤번의 수동 케이블이나 모터 동작으로 아래로 내려가게 되면 투입 상태가 되는 것입니다. 한전에 오게 된 전기는 ④번으로 연결되어, ⑧번으로 나가 옆의 패널로 이동하게 됩니다.











① 아크 브레이드

② 주 가동부 (가동 부위)

③ 아크 소호부

④ 1차 측 터미널

⑤ 조작 메커니즘 (모터식 또는 수동식)

⑥ 퓨즈 홀더 (퓨즈를 잡아주는 곳)

⑦ 퓨즈

⑧ 2차 측 터미널 (다음 패널로 이동하기 위해)

⑨ 절연지 지물 (누전을 막기 위한)





​





마무리 직접 말하기 키워드



전기기사 자격증을 취득하였을 때 , 기쁨도 잠시 가장 많이 들었던 말은 "기사 있으면서 이것도 모르냐"였습니다. 자격증은 사실 열심히 외워서 합격만 하면 그만인데 현장에선 그렇지 않습니다. 내가 자칫 실수했다간 사람 목숨이 달려있기 때문입니다. 물론 텃세는 덤입니다.





그러니 지금 까지 익혀본 내용들을 아래 키워드를 보면서 설명해보세요. 내가 직접 설명하지 못하면 절대 내 것이 되지 않습니다. LBS를 설명할 일은 그리 흔하지 않습니다. 하지만 전기가 내가 관리하는 건물에 어떻게 들어오는지만 대충 알고 구두 설명이 가능하다면 그 이후의 설비들도 쉽게 이해할 수 있다고 생각합니다.







미흡한 부분이나 틀린 부분은 댓글 주시면 감사하겠습니다. 이상으로 글을 마치겠습니다.





키워를 생각하며 나를 가르쳐보세요.





• 한전으로부터 가장먼저 수전설비가 만나는 기기
• 간이수전설비가 아닌 정식수전설비에서 사용됨
• 퓨즈가 부착된 방식
• 퓨즈가 없는 기본방식
• 부하전류는 차단가능하지만 차단시 대부분 아크발생
• 기본형은 고장전류 , 단락전류 차단불가
• 퓨즈타입은 1상만 끊어져도 3상차단
• VCB 차단 후 이중안전장치를 위한 개폐기
• 도면 기호 그려보기
